地下室空調機房設備吊裝運輸方案

北京東方起重吊裝搬運有限公司

醫院樓暖通工程的冷熱水機房位于本工程地下二層，夏季采用離心式電制冷機供冷，冬季利用外部蒸汽熱源設置汽水換熱器供熱。離心式電制冷機位于地下二層13-15/M-N軸，通過15-16/K-L軸的地下1層和地下2層的頂板預留口運輸?shù)街付ㄎ恢谩?/span>

本工程設計選用的離心式電制冷機型號為YKKKKLH95CVF和YKCECEQ75COF兩種。其中YKKKKLH95CVF空調機組凈長5.007米、凈寬2.299米、凈高3.142米、運輸重量為14278kg，YKCECEQ75COF空調機組凈長4.308米、凈寬1.88米、凈高2.357米、運輸重量為9040kg。地下1層和地下2層的頂板預留口尺寸長度為6米、寬度為4.2米。

一、 施工依據

1、 北京京城起重吊裝搬運公司施工圖紙

2、 江森自控提供的離心機冷水機組的產品說明

二、 施工條件

1、吊裝口附近的圍墻須拆除。

2、吊裝口東側的安全隧道須拆除。

3、吊裝口處的鋼筋須切除。

   4、地下二層的機房的積水須抽干凈。

三、 吊裝方案

依據工程總體部署，冷凍機房土建基礎與主體結構同步施工，目前，主體結構已經完成，冷水機組及其附屬設備均只能通15-16/K-L軸線處預留的吊裝孔（尺寸為6.1m×4.2m）吊至地下二層，再逐臺水平拖運到基礎就位。根據目前施工現場實際情況，設備運至吊裝口正南側，卸貨同時吊裝。

1、 吊車選擇：

YKKKKLH95CVF和YKCECEQ75COF兩種離心式冷水機組分別為14.3噸和9.04噸，按照14.3噸考慮，選用25噸的汽車吊。

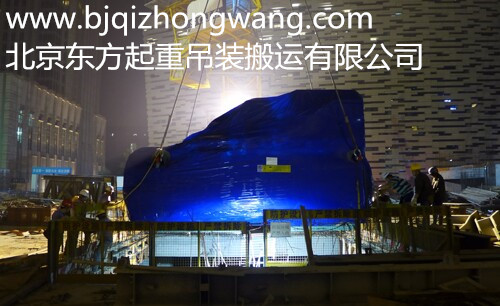

2、 吊裝過程簡述：

a、采用枕木將室外地面與室內墊平，室外部分長度大于等于6米、寬度大于等于3米。（如圖一）

b、在枕木及預留口上鋪設兩道20#工字鋼作為運輸軌道。（如圖一）

C、制作承載冷水機組的小車，小車的尺寸為5.5米x2.5米，采用18#工字鋼做主梁，16#工字鋼作為橫梁。（如圖一）

d、用25噸汽車吊把冷水機組吊至小車上。（如圖一）

e、在二層地面上15-16/K-L處的靠近梁部位開孔，上方放置20a工字鋼，對稱懸掛2對5噸倒鏈；用吊車起吊冷水機組后部兩個吊點，用北面兩個倒鏈起吊冷水機組前部兩個吊點，拉動北面兩個倒鏈讓冷水機組緩慢往前移動，此時放吊車鋼絲繩且讓鋼絲繩處于受力狀態，待機組后部吊點接近南面兩個倒鏈時用南面兩個倒鏈起吊冷水機組后部兩個吊點，同時拉動4個倒鏈讓倒鏈?zhǔn)芰μ幱诖怪睜顟B(tài)（機組拖運至預留口上方）時撤去吊車吊點。（如圖二）

f、采用鋼絲繩緩扣方法分3-4步降至地下二層地面。

g、在地下二層地面上做滾杠的DN89x5的無縫鋼管上，用倒鏈牽引拖運至指定位置，擺正后，用起道器配合千斤頂移開小車。
